Стенды ТНВД и Common Rail
Топливное оборудование в наличии и под заказ.
489 000 р.

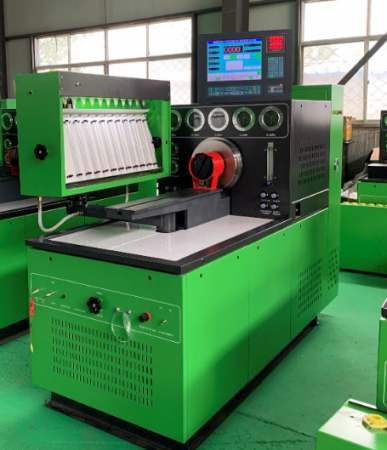

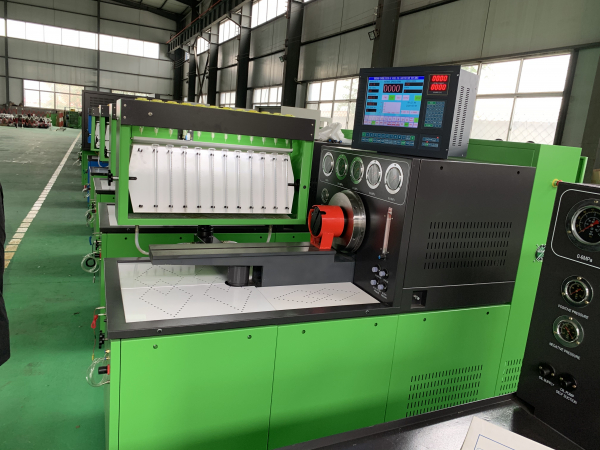

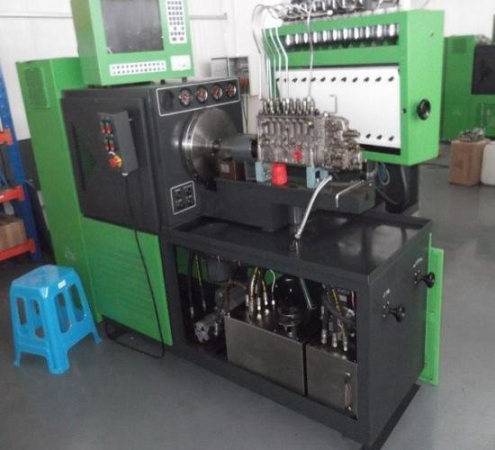

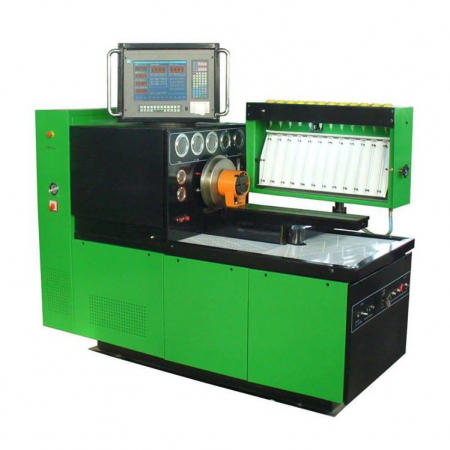

Компьютерный стенд ТНВД NT3000

Топливный стенд NT3000, с мощностью двигателя 15 КВт, тестрирование и регулировка до 12 секций. Обновленная линейка стендов для ТНВД с компьютерной системой управления. Стенд для испытания и регулировки ТНВД различных типов, в том числе с высокой энергией впрыска отечественного и импортного производства.



Описание топливного стенда NT3000

Стенд для регулировки и тестирования ТНВД NT3000 мензурочного типа с компьютеризированной системой управления. Стенд оснащается двигателем мощностью 15 КВт, данной мощности достаточно для тестирования всех топливных насосов высокого давления, использующихся в двигателях легкового, грузового транспорта и сельскохозяйственной техники. Регулировка до 12 секций. Обновленный вариант стенда с поддержкой таких функций, как вывод информации на LCD дисплей в удобном виде, вывод результатов теста на печать, управление всеми функциями стенда при помощи компьютерного управления.

Стенд позволяет регулировать как импортные, так и российские рядные и распределительные ТНВД. Стенд производства "NANTAI AUTOMOTIVE TECHNOLOGY Co., Ltd".

Типы рядных ТНВД, регулируемые на стенде NT3000:

62 238 260 0550 5441 7408
7511 236 БЕ (НЕ) 236А 236М2 31/32 31Б
4УНТМ 62АТ 64НСП 18/22 6ДМ-21а BOSCH A, B, BW, K, M, MW, P А-01 МЛ
А-01 МТГ А-01М А-41Е ГАЗ-5424 Д-245.12 Д-440
Д-65 ДГР 200/750 ЗТ-645 КАМАЗ-740 КДЗ-744 ЛСТН
нНД СМД-31 смд-60 смд-64 СМД-72 Т
УТН ЯМЗ-236 ЗИЛ-0550

Также на стенде возможно регулировать все распределительные ТНВД производителей: Bosch, Lucas, Zexel, Denso, MOTORPAL.

На NT3000 возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.

Испытание и регулировка рядных топливных насосов высокого давления с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • частота вращения вала ТНВД в момент прекращения подачи топлива;
  • давление открытия нагнетательных клапанов;
  • угол начала нагнетания и конца подачи топлива.

Основные функции стенда NT3000:

1. Равномерность подачи топлива секциями ТНВД;

2. Измерение углов подачи топлива секциями ТНВД;

3. Проверка оперативной характеристики регулятора скорости ТНВД;

4. Испытание характеристик ТНВД распределительного типа;

5. Испытание корректора по наддуву;

6. Измерение количества избыточного объёма ТНВД распределительного типа;

7. Источник напряжения постоянного тока (12/24В);

8. Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов;

9. Испытание ТНВД на герметичность;

10. Испытание ТНВД (помпы), включая насос.

В стенде NT3000 используются:

  • 15 КВт электродвигатель переменного тока с высоким крутящим моментом;
  • Система прямого электропривода;
  • Система автономной термостабилизации топлива;
  • Система высокой и низкой подачи топлива;
  • Беззазорная приводная муфта;
  • Источник постоянного тока с двумя напряжениями 12/24В;
  • Аналоговая система управления;
  • Цифровая система управления скоростью привода позволяющая плавно изменять
  • скорость вращения от 0 до 4000 об/мин.;
  • Вывод основных оперативных параметров стенда на 15-дюймовый дисплей$
  • Датчик перемещения хода рейки рядных ТНВД с выводом на экран дисплея;
  • Консоль для измерительного блока, перемещающаяся в двух плоскостях;
  • 12-ти секционная объёмная система измерения цикловых подач с мензурками малого и большого объёма.
  • Система стабилизации скорости вращения привода с обратной связью, позволяющая удерживать заданную скорость независимо от нагрузки;
  • Встроенный корректор наддува Встроенный ротаметр
  • Маховик с высоким инерционным моментом.

Характеристики стенда NT3000

1. Тип стационарный, электропривод

2. Кол-во одновременно испытываемых секций ТНВД - 12 шт

3. Диапазон воспроизведения: частоты вращения приводного вала - 0........4000 мин

4. направление вращения привода - левое/правое

5. Потребляемая мощность электродвигателя, кВт - 15 кВт

6. Крутящий момент:- 1050-4000 мин 15 кВт 100,0-35,0 Нм

7. Программируемое количество циклов измерения (с шагом 1)- 10-1000

8. Объем испытатательной жидкости - 50 л

9. Емкость измерительных мензурок - 44 и 260 +/- 0,25 мл

10. Максимальная сила тока - 39,5 А

11. Мощность нагревателя испытательной жидкости в баке - 1000 Вт

12. Питание от сети переменного тока:

13. Напряжение, В - 380

14. Кол-во обслуживаемого персонала, чел - 1

15. Габаритные размеры, мм - 2100х1100х1700

16. Масса брутто, кг - 900

Комплектация стенда NT3000

1. Кронштейн для установки рядных ТНВД;

2. Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z);

3. Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma;

4. Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B);

5. Кронштейн для установки рядных ТНВД PE…P;

6. Кронштейн для установки рядных ТНВД;

7. Кронштейн для установки рядных ТНВД;

8. Колонный прижим для установки насосов на накладках;

9. Угловой кронштейн для установки ТНВД фланцевого крепления;

10. Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EPVA; NP-PEA Zexel;

11. Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19;

12. Сменные кольца к переходному фланцу Ø46мм EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel;

13. Переходные муфты

14. Комплекты трубок высокого давления

15. Установочные штуцера и наконечники для топливопроводов

16. Стендовая форсунка с трубопроводом высокого давления

17. Мерная колба 150 мл 12 шт. (Мерные колбы 260 мл 12 шт. по запросу)

18. Мерная колба 45 мл 12 шт.

19. Пеногаситель для использования отечественных форсунок 12 шт. (пластик)

Дополнительные опции для стенда NT3000

1. Принудительная система охлаждения.

2. Смена двигателя с 15 КВт на 11 КВт или 18,5 КВт.

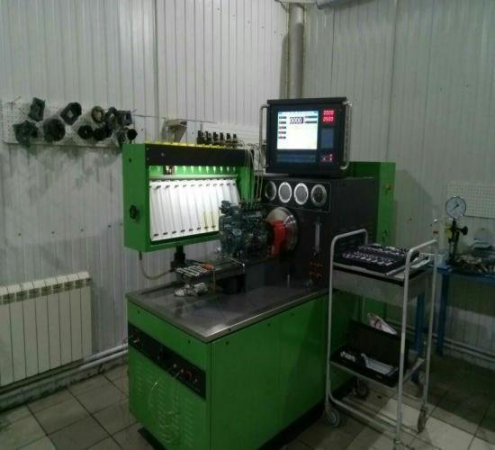

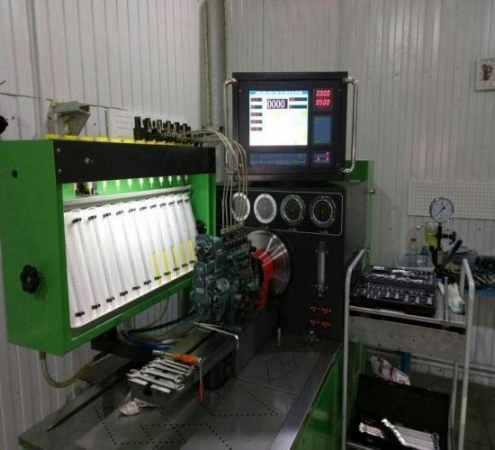

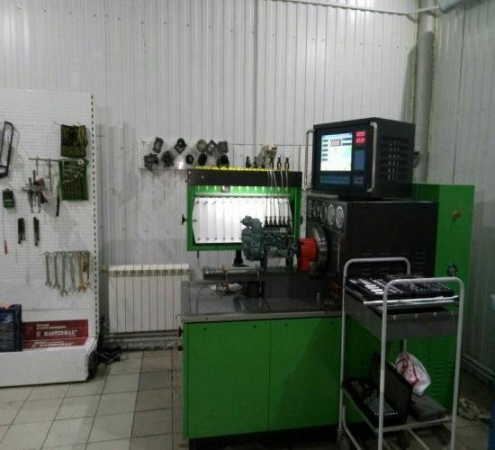

Отзывы о данном стенде:

Константин, г. Барнаул

Несколько лет используем в работе 12PSB, решили расширяться и заказали модель NT3000 по акции. Модель очень хорошо собрана, замечаний нет, можно брать. Стенд с электронным управлением, порадовало что инструкция на русском языке.

Сергей, г. Сургут

Лучшая модель от китайцев. Рекомендую.

Владимир, г Астана

Хорошая модель, 15 квт вполне достаточно! Впервые взяли китайский стенд, сомнения исчезли только после запуска и проверки с дюжины насосов. Спасибо коллективу, рекомендую!
