Стенды ТНВД и Common Rail
Топливное оборудование в наличии и под заказ.
1 050 000 р.

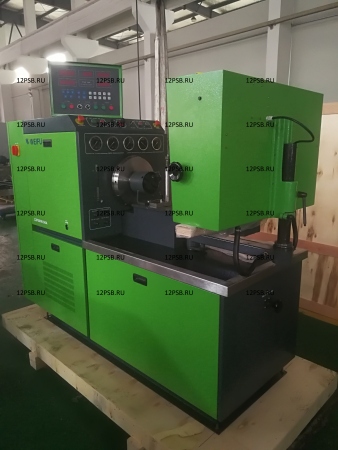

Стенд 12PSDW150А в наличии на складе в РФ!

Стенд производства завода WUXI WEIFU (Группа компаний Вэй-Фу), Китай, совместном предприятии Bosch и правительства КНР. Частотные преобразователи  SCHNEIDER ELECTRIC и REXROTH. Включает в базовую комплектацию станцию смазки.



Описание стенда Weifu 12PSDW150А

Топливные стенды 12PSDW150А серии выпускаются в трёх версиях с мощностью привода 7.5kW, 11kW и 15kW, в исполнении, соответствующем стандарту ISO 4008 определяющему в настоящее время требования к регулировке топливных насосов высокого давления различного типа (рядным ТНВД и ТНВД распределительного типа), предлагаемый стенд комплектуется в базе двигателем в 15 kW.

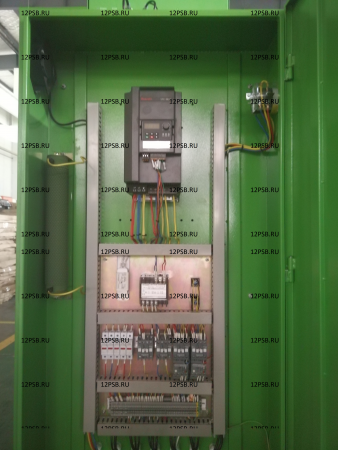

Данная модель стенда фабрики Weifu комплектуются немецкими частотными преобразователями SCHNEIDER ELECTRIC и REXROTH.

В базовой комплектации стенд пригоден для проверки и регулировки следующих типов ТНВД с механическим регулятором: рядных ТНВД BOSCH/Zexel размеров K, M, MW, A, B, BV, P(ZU,ZW,ZM) и ТНВД BOSCH/Zexel распределительного типа EP/VA, EP/VM, VE,…F…, для ТНВД китайского производства размеров I, II, III, K, P7, BQ, для роторных ТНВД распределительного типа фирмы DELPHI, для ТНВД фирмы DENSO, для отечественных ТНВД производства ЯЗТА, НЗТА и ЧТА, а также для ТНВД MOTORPAL. Отличается от аналогичных по функциональности стендов других производителей богатой базовой комплектацией (см. раздел "Комплектация").

Стенд 12PSDW150А позволяет производить следующие испытания и регулировки:

  • Проверка гидравлической плотности ТНВД
  • Проверка и регулировка цикловой подачи каждой секции и неравномерность цикловых подач ТНВД с возможностью изменения количества циклов измерения в зависимости от необходимой точности измерения.
  • Проверка и регулировка начала подачи топлива каждой секцией ТНВД (геометрического начала подачи)
  • Проверка и регулировка регуляторов частоты вращения ТНВД
  • Измерение давления питающего насоса ТНВД
  • Проверка и регулировка работы пневматического корректора наддува ТНВД
  • Измерение внутреннего давления в корпусе ТНВД распределительного типа
  • Проверка электромагнитного клапана останова ТНВД (12/24V)

Стенды производятся на совместном предприятии ROBERTBOSCHGMBH и правительства КНР.

Характеристики стенда 12PSDW150А:

1. Тип стационарный, электропривод

2. Кол-во одновременно испытываемых секций ТНВД - 12 шт

3. Диапазон воспроизведения: частоты вращения приводного вала - 0........4000 мин¯¹

4. направление вращения привода - левое/правое

5. Потребляемая мощность электродвигателя, кВт - 15 кВт

6. Крутящий момент:- 1050-4000 мин¯¹ 15 кВт 100,0-35,0 Нм

7. Программируемое количество циклов измерения (с шагом 1)- 10-1000

8. Объем испытатательной жидкости - 50 л

9. Емкость измерительных мензурок - 44 и 260 +/- 0,25 мл

10. Максимальная сила тока - 39,5 А

11. Мощность нагревателя испытательной жидкости в баке - 1000 Вт

12. Питание от сети переменного тока:

13. напряжение, В - 380

14. Кол-во обслуживаемого персонала, чел - 1

15. Габаритные размеры в упаковке, мм - 2200х1100х1920

16. Вес брутто, кг - 1050 кг / Вес нетто, кг - 950 кг.

Комплектация стенда 12PSDW150А

Наименование

Спецификация

К-во

Ед.

1

Стендовые форсунки

Z12J1

12

набор.

2

Кронштейны

A,AD,K,P,PD,VE

1

набор.

3

Трубопроводы ВД

M14X1.5/M14X1.5X600

12

шт.

4

Трубопроводы ВД

M14X1.5/M12X1.5X840

12

шт.

5

Трубопроводы ВД

2X6X600XM14XM14

12

шт.

6

Трубопроводы ВД

2X6X450  M14

12

шт.

7

Подающий шланг

M18X1.5-Ø14.5-1000

1

шт.

8

Отводящий шланг

M18X1.5-Ø14.5-1000

2

шт.

9

Штуцер

M14X1.5

2

шт.

  10

Штуцер

M12X1.5

2

шт.

  11

Штуцер

M16X1.5

2

шт.

  12

Вороток



1

шт.

  13

Медная шайба

Ø12.5

3

шт.

14

Медная шайба

Ø14.5

3

шт.

15

Медная шайба

Ø16.5

2

шт.

16

Соединит. муфта

вал Ø17

1

шт.

17

Соединит. муфта

вал Ø20

1

шт.

18

Соединит. муфта

вал Ø25

1

шт.

19

Соединит. муфта

вал Ø30

1

шт.

20

Зажим



2

набор

21

Мерная ёмкость (колбы)

45ML

12

шт.

22

Мерная ёмкость (колбы)

150ML

12

шт.

23

Блок

45ML/150ML

10

шт.

24

Ключ шестигранный

S10

1

шт.

25

Ключ шестигранный

S6

1

шт.

26

Шайба

Ø12

4

шт.

27

Шайба

Ø14

8

шт.

28

Шайба

Ø16

4

шт.

29

Проставка

H80

4

набор

30

Проставка

H87

2

набор

31

Фланец

R45

2

набор

32

Фланец

R56

2

набор

33

Пласт. седло

H71

2

набор

34

Пласт. переходник

80X60

4

шт.

35

Кабель подкл.12/24V

1M

1

шт.

36

Предохранитель

2A/6А/10А

6

набор

37

Воздушный шланг

2M

1

шт.

38

Держатель

Ø8  Ø10  Ø12

1

шт.

39

Индикатор час.типа



1

шт.

40

Держатель индикатора



1

набор

41

Оправка

M12X1.5

1

шт.

42

Оправка

M14X1.5

1

шт.

Дополнительные опции для стенда 12PSDW150А

1. Высокоточная проверка хода рейки с цифровыми показаниями;

2. Смена двигателя мощностью 15 kW на двигатель 18,5 kW или 22 kW. ( только под заказ с завода )
