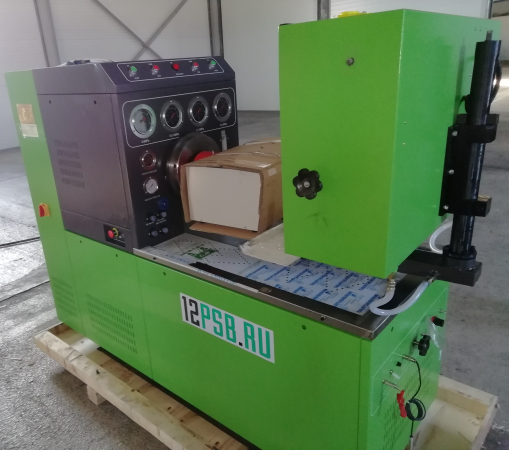

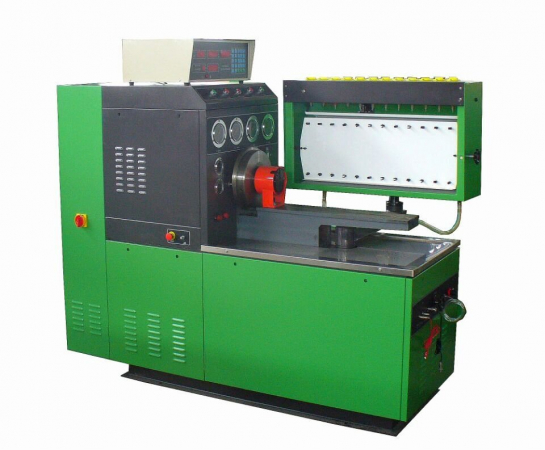

Стенд 12PSDW с маслостанцией

Стенд для регулировки топливных насосов высокого давления c маслостанцией. Дизайн корпуса стенда изменен, вынесены основные кнопки управления над датчиками, а также в базовой комплектации установлена станция смазки в корпусе стенда, которая предназначена для обеспечения условий смазки для ТНВД с циркуляционной системой смазки.



Описание топливного стенда 12PSDW

Топливный стенд ТНВД 12PSDW для регулировки топливных насосов высокого давления дизельных двигателей. Мощность двигателя стенда - 15 КВт, рассчитан на регулировку двигателей с количеством секций не более 12. Стенд позволяет регулировать как импортные, так и российские рядные и распределительные ТНВД. В базовую комплектацию стенда входит маслостанция, интегрированная в корпус стенда (в отличие от стенда 12PSB, который маслостанцией не комплектуется). На стендах с маслостанцией можно регулировать ТНВД с циркуляционной системой смазки. Производитель стенда: "NANTAI AUTOMOTIVE TECHNOLOGY Co., Ltd".

Типы рядных ТНВД, регулируемые на стенде 12PSDW:

62 238 260 0550 5441 7408
7511 236 БЕ (НЕ) 236А 236М2 31/32 31Б
4УНТМ 62АТ 64НСП 18/22 6ДМ-21а BOSCH A, B, BW, K, M, MW, P А-01 МЛ
А-01 МТГ А-01М А-41Е ГАЗ-5424 Д-245.12 Д-440
Д-65 ДГР 200/750 ЗТ-645 КАМАЗ-740 КДЗ-744 ЛСТН
нНД СМД-31 смд-60 смд-64 СМД-72 Т
УТН ЯМЗ-236 ЗИЛ-0550

Также на стенде возможно регулировать все распределительные ТНВД производителей: Bosch, Lucas, Zexel, Denso, MOTORPAL.

На 12PSDW возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.

Испытание и регулировка рядных топливных насосов высокого давления с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • частота вращения вала ТНВД в момент прекращения подачи топлива;
  • давление открытия нагнетательных клапанов;
  • угол начала нагнетания и конца подачи топлива.

Основные функции стенда 12PSDW:

1. Равномерность подачи топлива секциями ТНВД;

2. Измерение углов подачи топлива секциями ТНВД;

3. Проверка оперативной характеристики регулятора скорости ТНВД;

4. Испытание характеристик ТНВД распределительного типа;

5. Испытание корректора по наддуву;

6. Измерение количества избыточного объёма ТНВД распределительного типа;

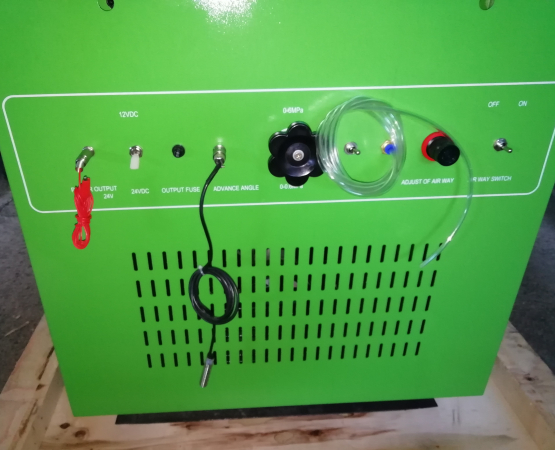

7. Источник напряжения постоянного тока (12/24В);

8. Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов;

9. Испытание ТНВД на герметичность;

10. Испытание ТНВД (помпы), включая насос.

11. Контрольное измерение угла опережения автоматической муфты опережения впрыска.

Характеристики стенда 12PSDW

1. Тип стационарный, электропривод

2. Кол-во одновременно испытываемых секций ТНВД - 12 шт

3. Диапазон воспроизведения: частоты вращения приводного вала - 0........4000 мин

4. направление вращения привода - левое/правое

5. Потребляемая мощность электродвигателя, кВт - 15 кВт

6. Крутящий момент:- 1050-4000 мин 15 кВт 100,0-35,0 Нм

7. Программируемое количество циклов измерения (с шагом 1)- 10-1000

8. Объем испытатательной жидкости - 50 л

9. Емкость измерительных мензурок - 44 и 260 +/- 0,25 мл

10. Максимальная сила тока - 39,5 А

11. Мощность нагревателя испытательной жидкости в баке - 1000 Вт

12. Питание от сети переменного тока:

13. Напряжение, В - 380

14. Кол-во обслуживаемого персонала, чел - 1

15. Габаритные размеры в упаковке, мм - 2100 х 1670  х 1100

16. Масса брутто, кг - 800

Комплектация стенда 12PSDW

1. Кронштейн для установки рядных ТНВД;

2. Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z);

3. Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma;

4. Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B);

5. Кронштейн для установки рядных ТНВД PE…P;

6. Кронштейн для установки рядных ТНВД;

7. Кронштейн для установки рядных ТНВД;

8. Колонный прижим для установки насосов на накладках;

9. Угловой кронштейн для установки ТНВД фланцевого крепления;

10. Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EPVA; NP-PEA Zexel;

11. Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19;

12. Сменные кольца к переходному фланцу Ø46мм EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel;

13. Переходные муфты

14. Комплекты трубок высокого давления

15. Установочные штуцера и наконечники для топливопроводов

16. Стендовая форсунка с трубопроводом высокого давления

17. Мерная колба 150 мл 12 шт.

18. Мерная колба 45 мл 12 шт.

19. Пеногаситель для использования отечественных форсунок (ЯМЗ, КамАЗ, УТН и д.р.) 12 шт. (пластик)

Дополнительные опции для стенда 12PSDW

1. Принудительная система охлаждения.

2. Замена двигателя на 7,5 кВт; 11 кВт; 18,5 кВт.
