Стенды ТНВД и Common Rail
Топливное оборудование в наличии и под заказ.
979 500 р.

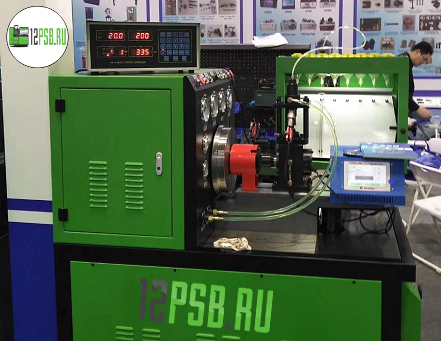

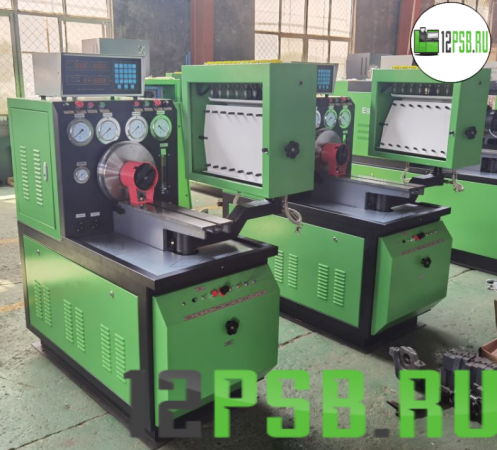

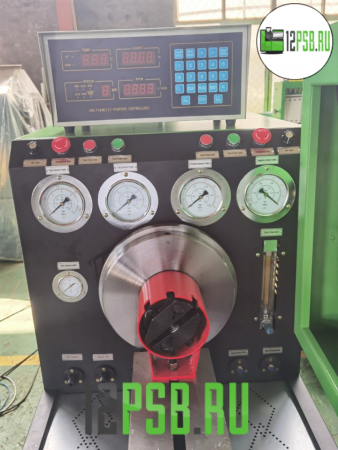

Стенд ТНВД 12PSB-mini(NEW)

Топливный стенд 12PSB-mini, с двигателем 7,5 кВт., оснащен станцией подачи масла и оборудованием CAMBOX в базовой комплектации. Отличительная черта данной модели - компактность. При незначительном размере стенд выполняет все функции по диагностике ТНВД до 8 секций. 12PSB-mini оптимален для установки в небольших помещениях.



Описание стенда 12PSB-mini для регулировки ТНВД

Стенд для регулировки ТНВД 12PSB mini поддерживает регулировку насосов до 8 секций. Укомплектован двигателем на 7,5 КВт. При необходимости может быть укомплектован двигателем в 11 или 15 КВт. Стенд имеет компактные размеры . Данный стенд позволяет тестировать и регулировать все ТНВД, которые возможно обслуживать на стендах 12PSDW12PSBNT3000.

Типы рядных ТНВД, регулируемые на стенде 12PSB-mini:

62 238 260 0550 5441 7408
7511 236 БЕ (НЕ) 236А 236М2 31/32 31Б
4УНТМ 62АТ 64НСП 18/22 6ДМ-21а BOSCH A, B, BW, K, M, MW, P А-01 МЛ
А-01 МТГ А-01М А-41Е ГАЗ-5424 Д-245.12 Д-440
Д-65 ДГР 200/750 ЗТ-645 КАМАЗ-740 КДЗ-744 ЛСТН
нНД СМД-31 смд-60 смд-64 СМД-72 Т
УТН ЯМЗ-236 ЗИЛ-0550

Также на стенде возможно регулировать все распределительные ТНВД производителей: Bosch, Lucas, Zexel, Denso, MOTORPAL.

На 12PSB-mini возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.

Испытание и регулировка рядных топливных насосов высокого давления с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • частота вращения вала ТНВД в момент прекращения подачи топлива;
  • давление открытия нагнетательных клапанов;
  • угол начала нагнетания и конца подачи топлива.

Основные функции стенда 12PSB-mini:

  • Равномерность подачи топлива секциями ТНВД;
  • Измерение углов подачи топлива секциями ТНВД;
  • Проверка оперативной характеристики регулятора скорости ТНВД;
  • Испытание характеристик ТНВД распределительного типа;
  • Испытание корректора по наддуву;
  • Измерение количества избыточного объёма ТНВД распределительного типа;
  • Источник напряжения постоянного тока (12/24В);
  • Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов;
  • Испытание ТНВД на герметичность;
  • Испытание ТНВД (помпы), включая насос.

Характеристики стенда 12PSB-mini

1. Равномерность подачи топлива по секциям ТНВД

2. Измерение углов подачи топлива секциями ТНВД

3. Проверка характеристики регулятора скорости ТНВД

4. Испытание основных характеристик ТНВД распределительного типа

5. Испытание корректора по наддуву

6. Измерение количества избыточного объема ТНВД распределительного типа

7. Источник постоянного питания (тока) с разными напряжениями 12/24В

8. Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов

9. Испытание ТНВД на герметичность

10. Система управления: цифровой контроллер (встроен в корпус).

11. Система измерения: мензурочный тип.

12. Вес нетто 660 кг.

13. Габариты стенда: 1,5 х 1,1 х1,6 м

Комплектация стенда 12PSB-mini

1. Комплект эталонных форсунок с трубками 0681343009 - 8 шт.

2. Кронштейн для установки рядных ТНВД;

3. Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z);

4. Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma;

5. Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B);

6. Колонный прижим для установки насосов на накладках;

7. Угловой кронштейн для установки ТНВД фланцевого крепления;

8. Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EPVA; NP-PEA Zexel;

9. Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19;

10. Сменные кольца к переходному фланцу Ø46мм EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel;

11. Переходные муфты

12. Комплекты трубок высокого давления ( M14×1.5/M12×1.5×800 / M14×1.5/M12×1.5×600)

13. Установочные штуцера и наконечники для топливопроводов

14. Мерная колба 150 мл 8 шт.

15. Мерная колба 45 мл 8 шт.

16. Пеногаситель для использования отечественных форсунок (ЯМЗ, КамАЗ, УТН и д.р.) 8 шт. (пластик)

17. Cambox в комплекте с переходниками и адаптерами.

Дополнительные опции для стенда 12PSB-mini

1. Замена двигателя с 7,5 КВт на 11 КВт или 15 КВт;

2. Принудительная система охлаждения.
