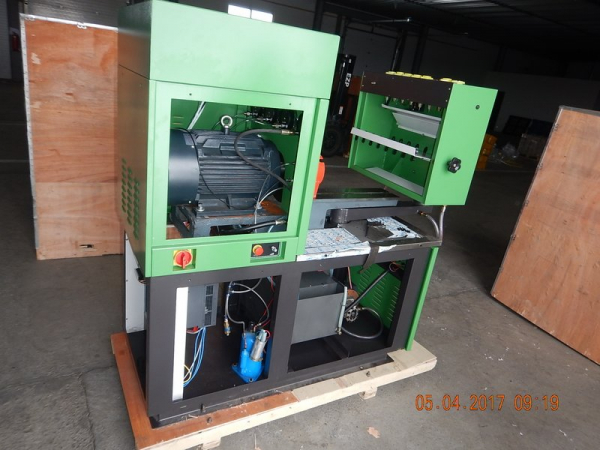

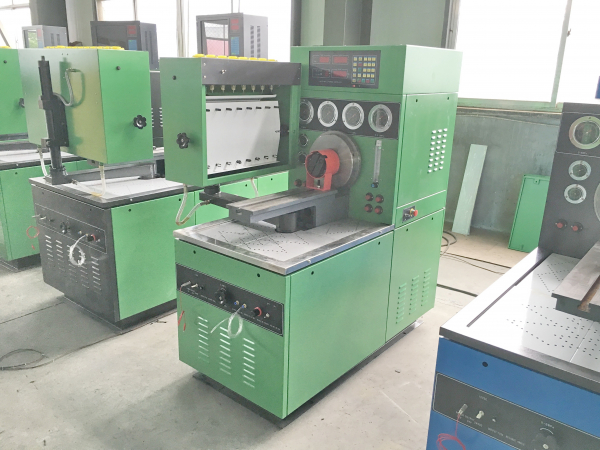

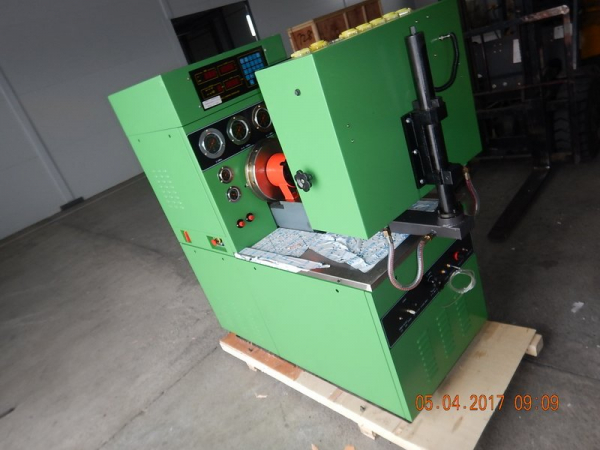

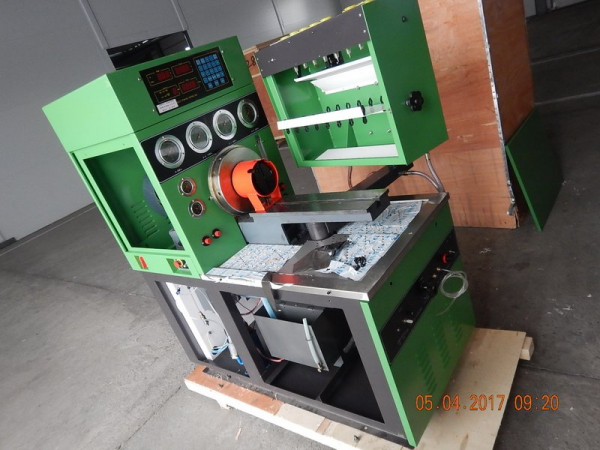

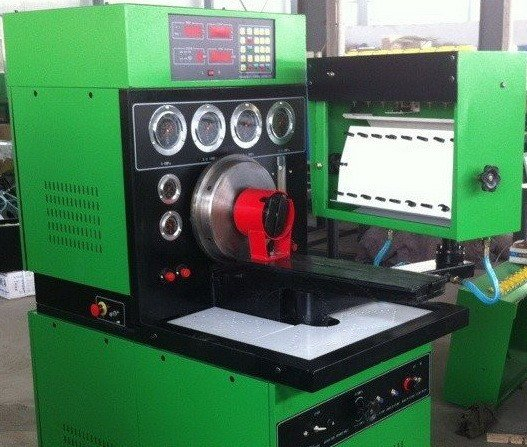

Стенд ТНВД 12PSB-mini

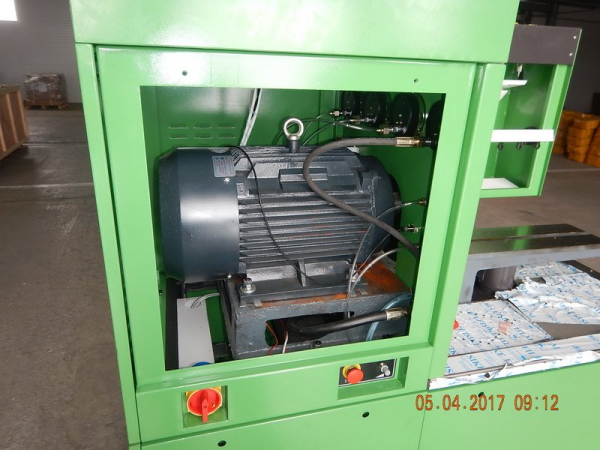

Топливный стенд 12PSB-mini, с двигателем 7,5 кВт. Отличительная черта данной модели - компактность и стационарный блок управления стендом встроенный в корпус. При незначительном размере стенд выполняет все функции по диагностике ТНВД. 12PSB-mini оптимален для установки в небольших помещениях и дооснащением оборудованием CAM-BOX для насос-форсунок.



Описание стенда 12PSB-mini для регулировки ТНВД

Стенд для регулировки ТНВД 12PSB mini производства "NANTAI AUTOMOTIVE TECHNOLOGY Co., Ltd". Поддерживает регулировку до 8 секций. Укомплектован двигателем на 7,5 КВт. При необходимости может быть укомплектован двигателем в 11 или 15 КВт. Стенд имеет компактные размеры, блок управления стендом встроен в корпус. Данный стенд позволяет тестировать и регулировать все ТНВД, которые возможно обслуживать на стендах 12PSDW, 12PSB, NT3000.

Типы рядных ТНВД, регулируемые на стенде 12PSB-mini:

62 238 260 0550 5441 7408
7511 236 БЕ (НЕ) 236А 236М2 31/32 31Б
4УНТМ 62АТ 64НСП 18/22 6ДМ-21а BOSCH A, B, BW, K, M, MW, P А-01 МЛ
А-01 МТГ А-01М А-41Е ГАЗ-5424 Д-245.12 Д-440
Д-65 ДГР 200/750 ЗТ-645 КАМАЗ-740 КДЗ-744 ЛСТН
нНД СМД-31 смд-60 смд-64 СМД-72 Т
УТН ЯМЗ-236 ЗИЛ-0550

Также на стенде возможно регулировать все распределительные ТНВД производителей: Bosch, Lucas, Zexel, Denso, MOTORPAL.

На 12PSB-mini возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.

Испытание и регулировка рядных топливных насосов высокого давления с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • частота вращения вала ТНВД в момент прекращения подачи топлива;
  • давление открытия нагнетательных клапанов;
  • угол начала нагнетания и конца подачи топлива.

Основные функции стенда 12PSB-mini:

  • Равномерность подачи топлива секциями ТНВД;
  • Измерение углов подачи топлива секциями ТНВД;
  • Проверка оперативной характеристики регулятора скорости ТНВД;
  • Испытание характеристик ТНВД распределительного типа;
  • Испытание корректора по наддуву;
  • Измерение количества избыточного объёма ТНВД распределительного типа;
  • Источник напряжения постоянного тока (12/24В);
  • Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов;
  • Испытание ТНВД на герметичность;
  • Испытание ТНВД (помпы), включая насос.

Характеристики стенда 12PSB-mini

  1. Равномерность подачи топлива по секциям ТНВД
  2. Измерение углов подачи топлива секциями ТНВД
  3. Проверка характеристики регулятора скорости ТНВД
  4. Испытание основных характеристик ТНВД распределительного типа
  5. Испытание корректора по наддуву
  6. Измерение количества избыточного объема ТНВД распределительного типа
  7. Источник постоянного питания (тока) с разными напряжениями 12/24В
  8. Проверка внутреннего давления ТНВД распределительного типа при установленных различных скоростях оборотов
  9. Испытание ТНВД на герметичность

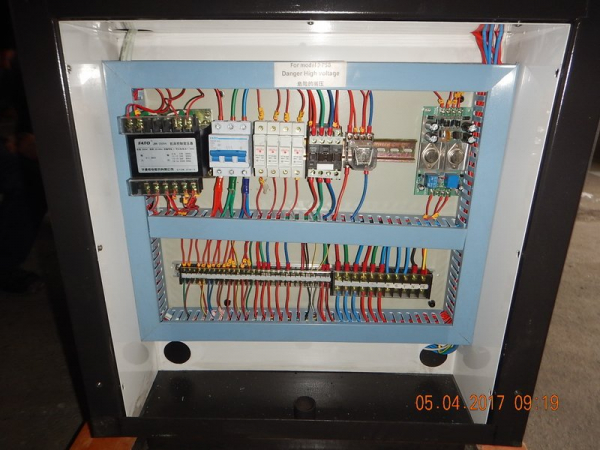

  10. Система управления: цифровой контроллер (встроен в корпус).
  11. Система измерения: мензурочный тип.
  12. Вес нетто 600 кг.
  13. Габариты стенда: 1,5 х 1,1 х1,6 м

Комплектация стенда 12PSB-mini

NO.

Наименование

Спецификация

Количество

Ед. изм.

1

Топливный стенд

12PSB-mini

1

шт

2

Стандартный инжектор



12

шт

3

Масляная труба высокого давления

M14×1.5/M14×1.5×600

12

шт

4

Масляная труба высокого давления

M14×1.5/M12×1.5×800

12

шт

5

Малая/большая мензурка

45ml

150ml

24, по 12 каждого типа

шт

6

Масляная труба (подача/возврат)

M20×1.5×1000

2

шт

7

Соединитель масляного насоса

M14×1.5 M12×1.5

M16×1.5

2

шт

8

Шкала уровня



1

шт

9

Шарнир врашения

φ12.5 φ14.5 φ16.5

2each

шт

10

Универсальное угловое крепление



1

комплект

11

Сцепляющая муфта

Ⅰ,Ⅱ,Ⅲ, IV, V

5

шт

12

Кронштейн



1

комплект

13

Т-винтовой гвоздь



3

шт

14

Шестигранный ключ

S=10

1

шт

15

Блок расположения

ⅠⅡⅢP7, P7100...

по 2 каждого

шт

16

DC привод питания

12/24V

1

шт

17

Собранный воздухопровод



1

шт

Дополнительные опции для стенда 12PSB-mini

  1. Замена двигателя с 7,5 КВт на 11 КВт или 15 КВт
  2. Станция смазки
  3. Принудительная система охлаждения
